RTK – német mérnöki minőség
RTK - egy globális gyártó, amely gondosan megtervezett, összetett és szigorú környezeti előírásaiknak megfelelő termékekre szakosodott - német minőségben.
A német RTK - Regeltechnik Kornwestheim GmbH - több mint 45 éve meghatározó gyártó a szabályozószelepek területén, és olyan megbízható és innovatív iparágvezető megoldásokat kínál, amelyek lehetővé teszik a vállalkozások számára folyamataik optimalizálását, biztonságának növelését és megbízható üzemvitel elérését. Az RTK szabályozó szelepéit úgy tervezték, hogy megfeleljenek a legmagasabb minőségi elvárásoknak, optimális teljesítményt, tartósságot és megbízhatóságot biztosítva igényes ipari környezetben. A Stuttgarti vállalat kiterjedt portfóliója a szeleptípusok széles skáláját tartalmazza, mint például szabályozó-, elzáró-, 3-utas szelepek, pneumatikus és elektromos hajtóművek, szabályozók, érzékelők és digitális pozicionálók stb. Ezek a szelepek különböző méretben és anyagból állnak rendelkezésre, lehetővé téve az egyedi alkalmazásokhoz tervezett, testreszabott megoldásokat. A fejlett technológiákat és mérnöki szakértelmet kihasználva az RTK szabályozó szelepei kivételes pontosságot, reakciókészséget és megbízhatóságot kínálnak mert intelligens szabályozó mechanizmusokkal vannak felszerelve, amelyek lehetővé teszik az áramlási sebesség, nyomás és hőmérséklet pontos szabályozását.
RTK szabályozó szelep - német minőség német mérnöki munkával.

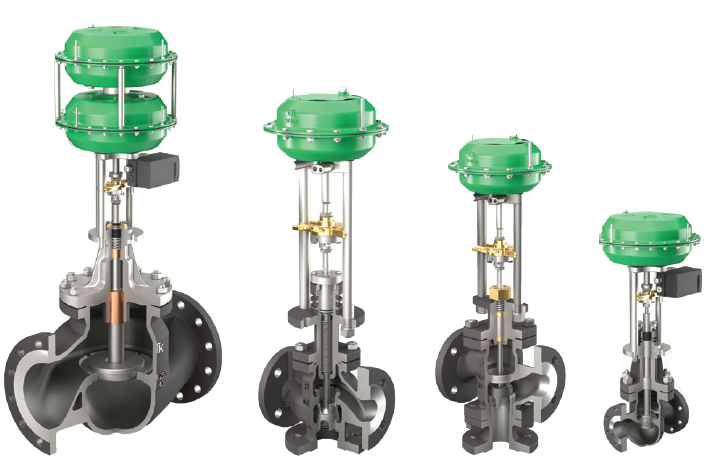

Szabályozó szelepek pneumatikus hajtóművel
Pneumatikus szabályozó szelepek folyadékok, gőzök és gázok fojtására, keverésére és osztására, két- és háromutas kivitelben
| DIN | ANSI | |
|---|---|---|
| Névleges átmérő: | DN 15 ... 400 | NPS 1/2 ... 12 |
| Névleges nyomás: | PN 16 ... 160 | CL 150 – 900 |
- DIN és ASME szeleptest anyagok
- Hajtóművek széles skálája
- Opció: gyorsan cserélhető ülék egy- és kétfokozatú szelepkúpokhoz

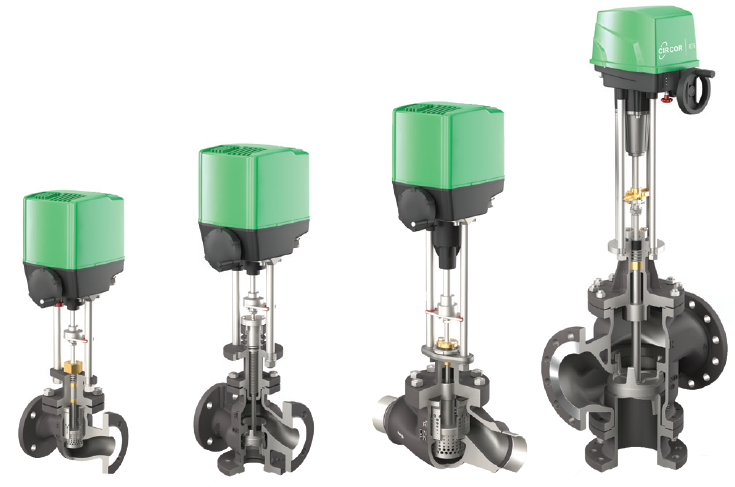

Szabályozó szelepek elektromos hajtóművel
Elektromos szabályozó szelepek folyadékok, gőzök és gázok fojtására, keverésére és osztására, két- és háromutas kivitelben
| DIN | ANSI | |
|---|---|---|
| Névleges átmérő: | DN 15 ... 400 | NPS 1/2 ... 12 |
| Névleges nyomás: | PN 16 ... 160 | CL 150 – 900 |
- DIN és ASME szeleptest anyagok
- Hajtóművek széles skálája
- Opció: gyorsan cserélhető ülék egy- és kétfokozatú szelepkúpokhoz

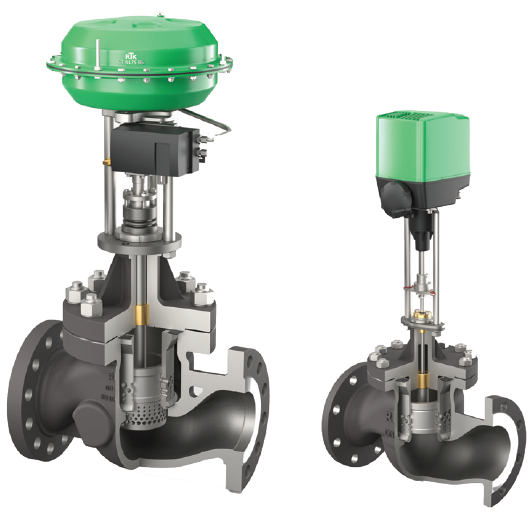

Nyomáskiegyenlített szabályozó szelepek
Az RTK nyomáskiegyenlítés kialakítása lehetővé teszi a nagy teherbírású szabályozószelepek számára a nagy zárónyomás kezelését kompakt hajtóművek használata esetén. Az elzáró kúp kialakítása nyomáskiegyenlítő furatokat tartalmaz, amelyek lehetővé teszik a közegnyomás kiegyenlítését a palást mindkét oldalán. Az így a szükséges tolóerő jelentősen lecsökken, ezért kisebb és olcsóbb hajtóművek is használhatók. A nyomáskiegyenlítő szerkezet egy- és kétfokozatú konfigurációban kapható.
| DIN | ANSI | |
|---|---|---|
| Névleges átmérő: | DN 80 ... 400 *DN 300 PN 100 -ig *DN 400 PN 40 -ig | NPS 3 ... 12 *NPS 12 Cl. 600 ig |
| Névleges nyomás: | PN 16 ... 160 | CL 150 – 900 |
- Alacsony zajszintű működés
- Ülék-befecskendezés
- Széles szabályozási tartomány

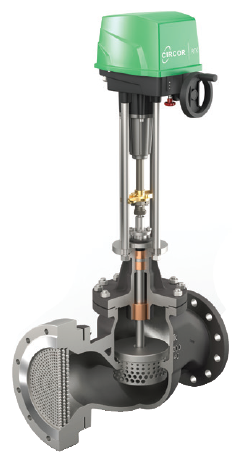

Szabályozó szelep zajának csillapítása
A szabályozószelepek utáni toldat a zaj csökkentése érdekében
| DIN | ANSI | |
|---|---|---|
| Névleges átmérő: | DN 50 ... 250 | NPS 2 ... 10 |
| Névleges nyomás: | PN 40 ... 160 | CL 300 – 900 |
- A csatlakozás kialakítása DIN vagy ANSI szerint
- Akár négy fojtótárcsa
- Beszerelésre készen szállítjuk, beleértve a csatlakozó elemeket is

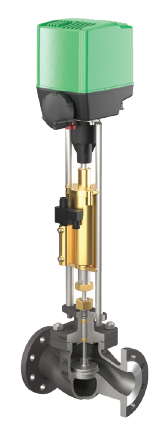

Biztonsági záró egységgel ellátott motoros szelepek
Biztonsági záró elem motoros szelepekhez. TÜV – bevizsgált és jóváhagyott hajtómű víz és gőz rendszerekben alkalmazott hajtóművekhez
| DIN | ANSI | |
|---|---|---|
| Névleges átmérő: | DN 15 ... 250 | NPS 1/2 ... 10 |
| Névleges nyomás: | PN 16 ... 160 | CL 150 – 900 |
- Feszültségkimaradás esetén zár
- Állítható zárási idő
- Automatikus visszatérés a normál működéshez az integrált logika révén az áramellátás helyreállásakor

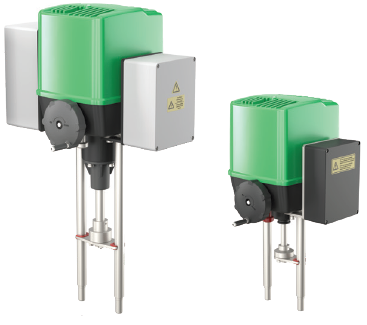

REACT-PoP
Elektromos 3/6/10 kN hajtóművek szabályozó szelepekhez REpac03 / REpac06 biztonsági tápegységgel
| DIN | ANSI | |
|---|---|---|
| Névleges átmérő: | DN 15 ... 250 | NPS 1/2 ... 10 |
| Névleges nyomás: | PN 16 ... 160 | CL 150 – 900 |
- Áramszünet esetén zár / nyit
- Állítható zárási idő
- Automatikus visszatérés a normál működéshez az integrált logika révén az áramellátás helyreállásakor

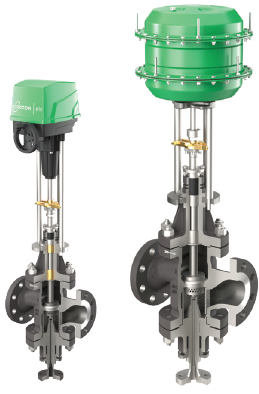

Kombinált nyomáscsökkentő és gőzhűtő szelepek
Nyomáscsökkentés egyidejű gőzhűtés mellett -
víz befecskendezéssel
| DIN | ANSI | |
|---|---|---|
| Névleges átmérő: | DN 40 ... 250 | NPS 1½ ... 10 |
| Névleges nyomás: | PN 16 ... 160 | CL 150 – 300 |
- DIN és ASME szeleptest anyagok
- Hajtóművek széles skálája
- Opció: gyorsan cserélhető ülék egy- és kétfokozatú szelepkúpokhoz

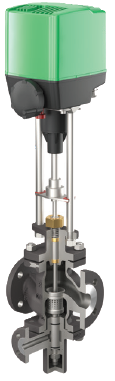

Motoros szintszabályozó szelepek recirkulációs csatlakozással
Szabályozószelepek a kazán tápvíz szabályozó rendszeréhez, biztosítják a kazán tápszivattyú védelmét, ha a kazán vízigény a minimális szivattyúteljesítmény alá csökken
| DIN | ANSI | |
|---|---|---|
| Névleges átmérő: | DN 25 ... 80 | NPS 1 ... 3 |
| Névleges nyomás: | PN 40 | CL 300 |
- Megvédi a tápszivattyút a minimális térfogatáram alá eséstől
- Állítható recirkulációs áramlási mennyiség
- 5 – 50 t/h névleges teljesítményű kazánokhoz

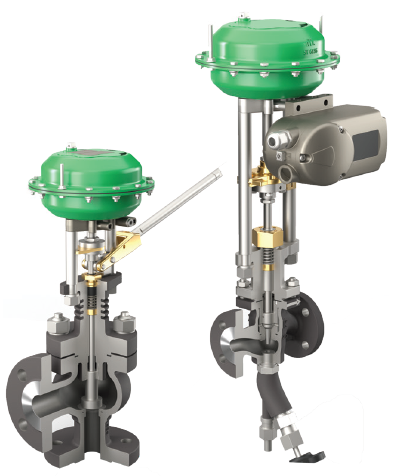

Iszapoló és sóelvezető szelepek
Lefúvató szelepek kazánokhoz
| DIN | ANSI | |
|---|---|---|
| Névleges átmérő: | DN 15 ... 65 | NPS 1 ... 2½ |
| Névleges nyomás: | PN 40 | CL 300 |
- Karbantartás mentes szelepszár tömítés
- Teljes keresztmetszetű áramlás a szelepen keresztül
- A szelepszár tömítés védelme a szelep nyitásakor
- Kétútu kialakítás mintavételi szeleppel vagy anélkül
- Edzett ülék és kúp lineáris karakterisztikával az alacsony kopás és a lefúvatási mennyiség pontos adagolása érdekében

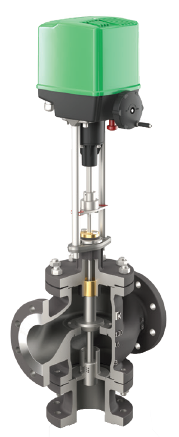

Ürítő szelepek / visszakeringtetés szabályozás
Víz- vagy léghűtéses kondenzátorok ürítési / visszakeringtetési szabályozásához használt szelepek
| DIN | |
|---|---|
| Névleges átmérő: | DN 50 ... 150 |
| Névleges nyomás: | PN 16 … 40 |
- a B karimán állítható Kvs érték - a visszakeringtető kúp 80°-ig történő elforgatásával
- Vákuumálló a visszakeringtető oldalon
- Kavitációálló visszakeringtető kúp

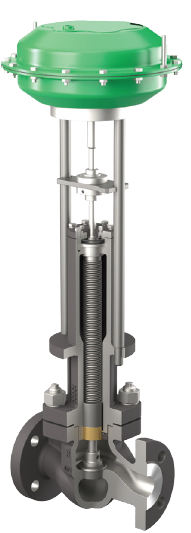

Hidrogén
Ezeket az RTK szabályozó szelepeket hidrogén-alkalmazásokhoz tervezték, hidrogénkompatibilis anyagokat és megfelelő tömítőrendszert használnak, hogy megfeleljenek a különböző szabványoknak, mint például az ISO 15848, TA luft szabvány, valamint a hidrogén tűzveszélyes természete miatt szilfonmembránnal látták el. A hidrogén a fémek fokozatos lebomlását idézi elő, ezért az anyagok kiválasztása rendkívül fontos, és ezért az RTK betartja a meglévő irányelveket (PED), kódokat és szabványokat (ASME, DIN, NACE), amelyek a hidrogén kezelhetőségének problémáját kezelik.
| DIN | ANSI | |
|---|---|---|
| Névleges átmérő: | DN 15 ... 150 | NPS ½... 6 |
| Névleges nyomás: | PN 16 ... 160 | CL 150 – 900 |
- Tömszelence-tömítés a TA-Luft / ISO 15858 szerint a szivárgásmentes működés érdekében.
- Hidrogén használatra alkalmas anyagok használata
- Kvs értékek széles skálája

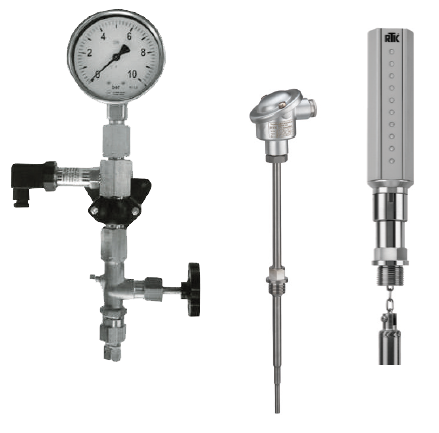

Nyomás, hőmérséklet és szint érzékelők
PT 100 ellenállás hőmérők, nyomás- és szint- távadók
gőzkazánokra és tartályokra
- TÜV minősítésű alkatrészek
- Alkalmas nukleáris létesítményekben való használatra
- Szinttávadó mérési tartomány 150 mm-től 4000 mm-ig

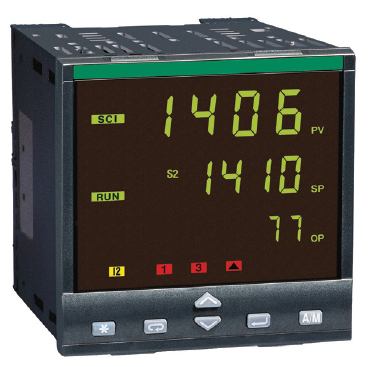

Digitális PID - szabályzók RE 3072/73 univerzális szabályozó
A digitális szabályozó használatra készen konfigurálva.
- PID karakterisztika
- Szabadon konfigurálható univerzális bemenetek
- Elektromos kapcsolószekrénybe történő beépítéshez
