Ultrahangos kondenzautomata-ellenőrző rendszer
Egy energetikai létesítmény gazdaságos működésében a gőzveszteség megakadályozása rendkívül fontos. A kondenzleválasztók gőzáteresztésén kívül a visszatorlasztás kiszűrése és a kondenzleválasztók nem megfelelő működése rendkívül nagy hatással van a gazdaságosságon kívül a technológiai paraméterek betartásában is.
Ezért fontos, hogy az ultrahangos kondenzautomata ellenőrző rendszerrel képesek vagyunk üzemelés közben ellenőrizni a különböző kondenzautomaták működési állapotát, és javaslatot adjunk az esetleges hibák elhárítására.
- A GESTRA VKP42 kondenzautomata ellenőrző műszer előnyei:– univerzálisan alkalmazható minden gyártó bármely kondenzautomata típusához;– a mérési eredmény független a mérést végző személytől és a rendszer működésétől
- – a mért érték grafikusan van megjelenítve mely dokumentáció formájában később nyomtatható jelentés formájában megküldjük a megrendelőnek
- – beépített hőmérsékletmérés a blokkolt működésű kondenzautomatákat is kiszűri.
VKP42 és VKP42 Ex
A kondenzautomata ellenőrző rendszer adatgyűjtőből, érzékelőből, valamint a PC-n történő adatkezelés szoftveréből áll. A VKP42 – al, ill. a VKP42 Ex – el bármilyen gyártmányú kondenzautomata kondenzátum vesztesége és kondenzátum-torlódása vizsgálható és kiértékelhető.
A vizsgáló rendszer ultrahang rezgéseket és hőmérsékletet mér és értékel ki üzemelő kondenzautomata házak felületén, amelyek az átáramlásakor keletkeznek. Ezek az ultrahang rezgések azáltal kerülnek átvitelre az érzékelő hegyére, hogy a VKP42 Ex távadót rányomják a ház mindegyik edénytípusra jellemző pontjára, a mérő érzékelőben villamos impulzusjelekké alakítják át, majd, – kétállapotú jelekké átalakítva – a VKP42 Ex, ill. VKPN

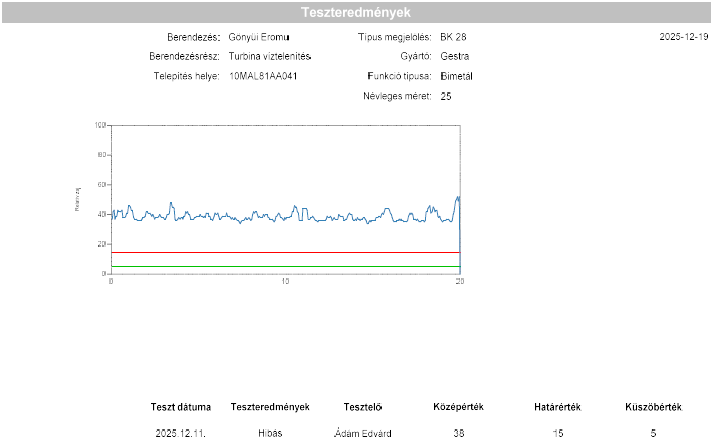

42 adatgyűjtőre vezetik. Az adatgyűjtő grafikus kijelzőjén a vizsgálat ideje alatt felvett jeleket egy álló görbén (grafikonon) jelenítik meg. Így már optikailag is felismerhető, hogy a vizsgált kondenzautomata gőzveszteségmentesen üzemel-e? A felvett ultrahang rezgések megítélése az adatgyűjtőben történik előírt, az edény funkciótípusától függő és kísérletekkel meghatározott határértékek szerint.
Amennyiben megadják a gőzköltségeket és éves üzemórákat, a szoftverrel felbecsülhetőek a hibás automaták gazdasági veszteségei. Ehhez a hibás kondenzautomatákon fellépő gőzveszteségek nagyságrendjének meghatározása végett kísérletekkel meghatározott összehasonlító értékeket vonnak be.
További előnyök
- Az összes, kondenzleválasztóra felvett görbét, valamint a hozzá tartozó számszerű vizsgálati eredményeket a rendszer által készített kiértékeléssel el lehet menteni és ki lehet nyomtatni.
- Felhasználóbarát PC-Software a kondenzautomaták mérési adatainak gyűjtésére, rendszerezésére és kiértékelésére.
- Adatcsere egy kattintással a PC és mérési adatgyűjtő között.
- Tesztmérési lehetőség kiértékeléssel, kondenzautomaták spontán vizsgálatára.
Ellenőrzés vagy gyors tesztmérés
Teljes ellenőrzés
- Kondenzautomaták adatainak felvitele PC-re
- Adatfeltöltés az adatgyűjtőre
- Vizsgálat - mérés (max.10 – 20 sec-es mérési periódus)
- Mérési adatok feltöltése a számítógépre
- Az eredmények kiértékelése
- Különböző statisztikák és gazdasági számítások végzése
Tesztmérés
- Pontmérés PC támogatás nélkül (nincs adatbázis előkészítés stb.)
- Csak néhány információ szükséges a mérési eredmények értékeléséhez (telepítés helye, kondenzleválasztó működési elve, üzemi nyomása) – azonnali eredmény, ami nem kerül mentésre
